優勢特點：TBI低組裝直線導軌TRS系列就是根據其自身的三個特點來發揮它的作用的。這三個特點分別是：自動調心能力，互換性以及任意方向都具備高剛性。在這三個特點的搭配結合下，導軌就能進行直線的反復運動。
1.TBI導軌改變了導軌的一些基本的結構，來使導軌能夠有更長的壽命，比如，降低了導軌之間的摩擦力，來減少摩擦生熱的可能性。這樣，保證了使用TBI導軌的人的安全感，而且，會把人們的工作提高效率，減少了摩擦的可能。
2.TBI導軌所生產的直線導軌要比傳統的直線導軌好用，傳統的直線導軌摩擦力很大，會在運轉機器的過程中摩擦生熱，這對機器的運行過程是有很大的危害的，甚至會危及到使用者的生命安全，但是，TBI導軌就解決了這樣的難題。導軌的直線導軌能夠減小摩擦力，然后，可以減小摩擦生熱產生的危險，能夠保證使用者的生命安全。
3.TBI導軌的質量是很有保障性的,比其他的直線導軌優質。TBI導軌的直線導軌降低了摩擦力，把滑動摩擦改為滾動摩擦，這樣就把在機器運作的時候減小了摩擦力，不會導致在機器運作的時候出現機器滑動的情況，產生危險。
4.TBI導軌的壽命比其他的導軌的壽命都要長，并且，最重要的是導軌使用起來的手感要比其他的導軌的質感好很多。
TR本體材質
TBI直線導軌的TR滑軌的材質是S55C,TR滑塊材質是SCM420H,兩者的硬度都是HRC58°~64°

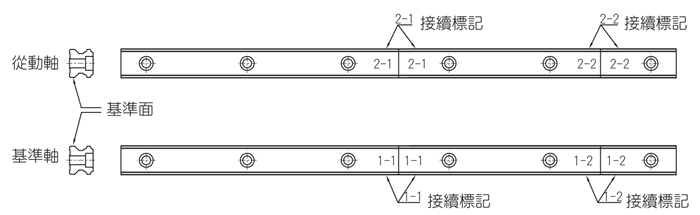

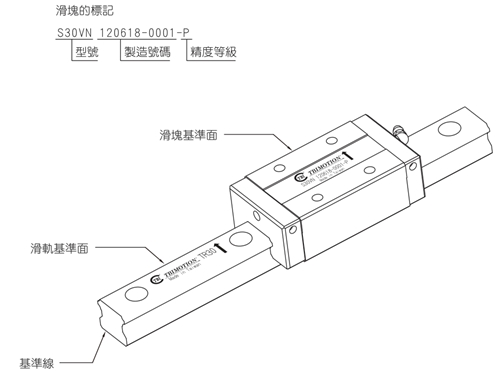

基準面的表示
基準面的表示于滑軌上是在L0G0標記后↑所指的方向，而滑塊則是在L00正面之上側為基準面如下圖所示
基準面的表示

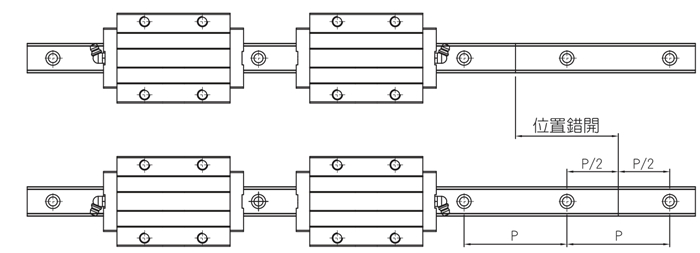

滑軌接牙件
軌接牙安裝時必須按照滑軌上指示順序安裝?以確保線性滑軌精度；且建議配對滑軌接牙的位置最好能錯開?以避免床臺至接牙處因不同滑軌差異而造成精度不良。
軌道安裝
1.安裝前務必去除安裝的基準面
2.將滑軌輕輕地裝在床身上后，輕輕地鎖緊裝配絲?使滑軌與安裝面輕輕地靠緊。 (床身的基準面要與滑軌有標記線的一側相接觸）。
3.按順序將滑軌的定位螺絲鎖緊，使滑軌與轉向安裝面緊密相接。
4.使用扭矩扳手，將裝配螺絲按規定的扭矩鎖緊，使其緊密相接。
注意:滑軌裝配螺絲的鎖緊順序是，從中央位置開始向端部按照順序鎖緊，這樣也可獲得
穩定。
5.其余的滑軌也依同樣的方法安裝直到全部完成。
6.將專用防塵蓋一點一點地敲入裝配螺絲孔，直到與滑軌的上面同一平面為止。
滑塊安裝
A)工作臺慢慢地裝在滑壞上?螺絲非正式鎖緊。
B)遇定位螺絲將滑塊的基準側與工作臺側面基準面接上·使工作臺定位
C)正式鎖緊基準側和被動側的裝配螺絲安裝完成。

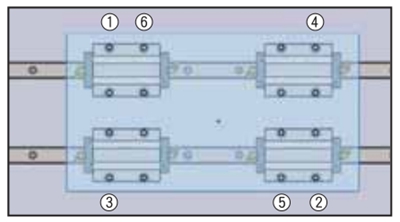

注意:如下圖，按對角線所標示之順序將裝配的螺絲鎖緊進行使工作臺更加均衡的固定。
此方法于找出滑軌的直線度并不費時，且不需要加工用于固定的定位銷；因此可大幅度縮短安裝時間。

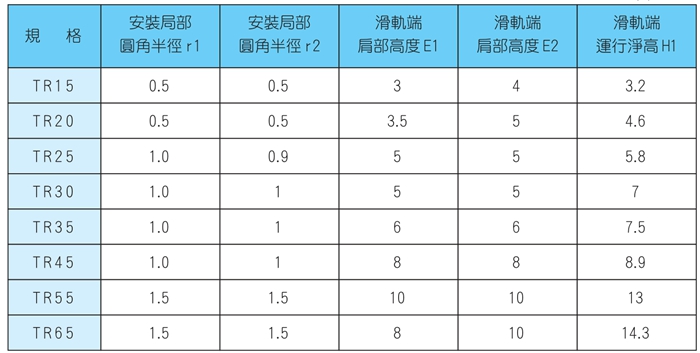

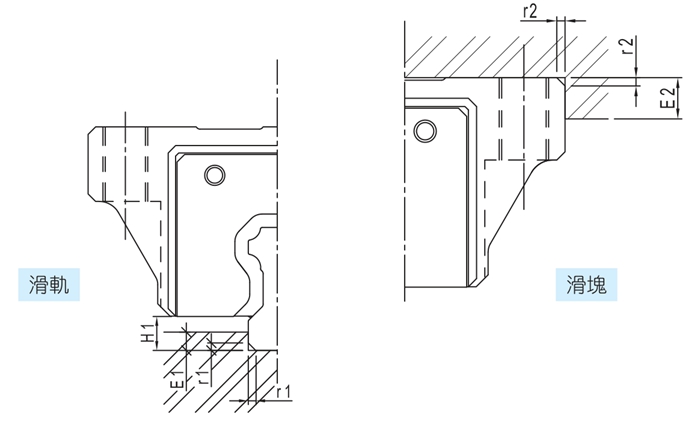

安裝肩部的高度及倒角
安裝線性滑軌時必須注意安裝面肩部的狀況是否適當·如倒角過大?凸出的地方易造成線性滑軌精度不良?而高度過高則會干涉滑塊?若能依照建議要求安裝面肩部?安裝精度不良即可排除。

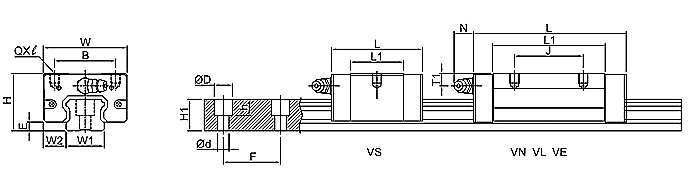

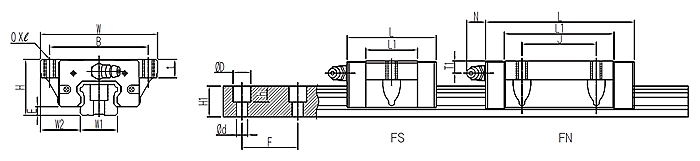

TBI低組裝直線導軌TRS-V系列是無法蘭形式，形狀是上鎖式，高度尺寸是24~60mm，滑軌長度100~4000mm，TBI低組裝直線導軌TRS-F系列是法蘭形式，形狀是上下鎖式，高度尺寸是24~60mm，滑軌長度100~4000mm，都能應用于機械加工、NC車床、食品機械、磨床、五面加工機、重型切削機、沖床、射出機、自動化設備、運輸設備、密封機。

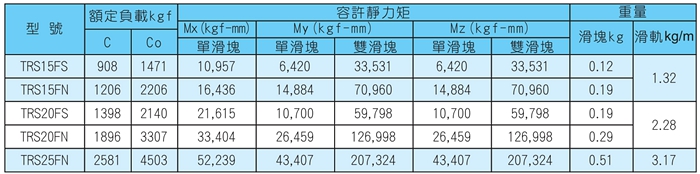

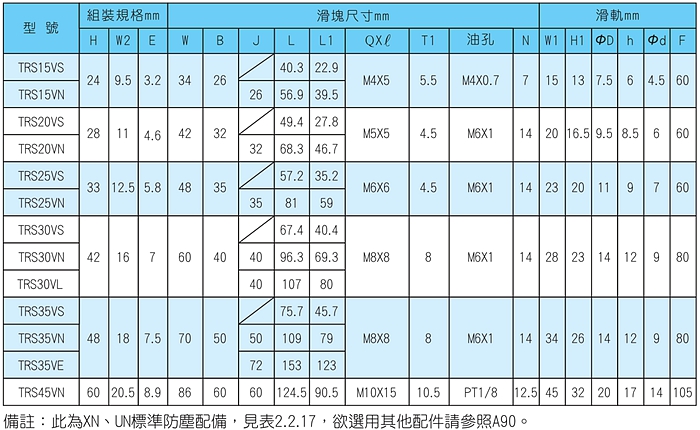

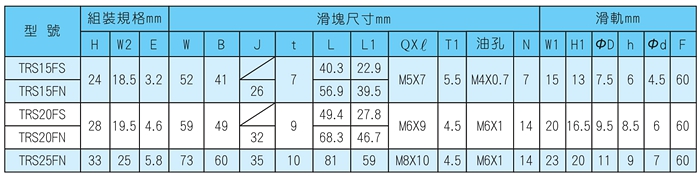

TRS15VS TRS15VN TRS20VS TRS20VN TRS25VS TRS25VN TRS30VS TRS30VN TRS30VL TRS35VS TRS35VN TRS35VE TRS45VNTRS15FS TRS15FN TRS20FS TRS20FN TRS25FN
