優勢特點：TRH55FE直線導軌屬于高組裝系列直線導軌，組合高度為70mm，滑塊安裝孔為116*95mm。TRH55FE直線導軌量測特性，不因含油、水、粉塵及切削屑的惡劣工作環境而改變；另對震動、噪章、高溫的環境亦可勝任。

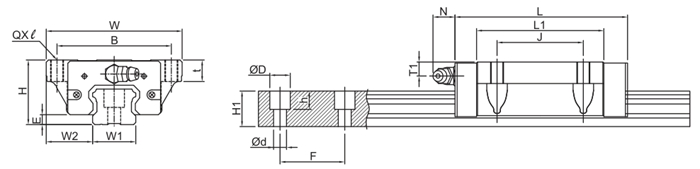

| 型號 | 組裝規格mm | 滑塊尺寸mm | 滑軌mm | |||||||||||||||||||||
| H | W2 | E | W | B | J | t | L | L1 | Q×l | T1 | 油孔 | N | W1 | H1 | ΦD | h | Φd | F | ||||||
| TRH55FE | 70 | 43.5 | 13 | 140 | 116 | 95 | 29 | 200.1 | 156.1 | M14×17 | 11 | PT1/8 | 12.5 | 53 | 44 | 23 | 20 | 16 | 120 | |||||
| 型號 | 額定負載kgf | 容許靜力矩 | 重量 | ||||||
| C | Co | Mx（kgf-mm） | My（kgf-mm） | Mz（kgf-mm） | 滑塊kg | 滑軌kg/m | |||
| 單滑塊 | 單滑塊 | 雙滑塊 | 單滑塊 | 雙滑塊 | |||||
| TRH55FE | 17349 | 27377 | 723699 | 670530 | 3148673 | 670530 | 3148673 | 5.6 | 16.1 |
TBI線性導軌產品的設計講究
TBI線性線導軌產品的每一個設計都是一門研究。直線導軌產品在我們的機械加工中用到很多，作為專業的線性導軌廠家為您介紹我們在設計直線導軌的時候考慮到哪些方面，每處細節的介紹有什么講究。
可同時承受上下左右方向的負荷由于線性導軌特殊的束制結構設計，可同時承受上下左右方向的負荷，不像滑動導引在平行接觸面方向可承受的側向負荷較輕，易造成機臺運行精度不良。組裝容易并具互換性組裝時只要銑削或研磨床臺上導軌之裝配面，并依建議之步驟將導軌、滑塊分別以特定扭力固定于機臺上，即能重現加工時的高精密度。
機械的操作在不斷代替我們的人工，為了讓機械操作更加精確，我們的產品就應該更加精細，不僅需要線性導軌還要直線微軌產品，在各種高精尖行業中應用我們的產品。
