優勢特點:TBI精密滾珠絲桿花鍵RBBY系列是螺桿跟花鍵的結合一體式,承載能力高,對中性、導向性不錯,而其齒根較淺的特點可以使其應力集中小。廣泛應用于飛機、汽車、拖拉機、機床制造業、農業機械及一般機械傳動裝置等。

TBI滾珠絲桿由螺桿、螺母和滾珠組成,是將回轉運動轉化為直線運動,或將直線運動轉化為回轉運動的理想的產品。TBI滾珠絲桿是工具機和精密機械上最常使用的傳動元件,其主要功能是將旋轉運動轉換成線性運動,或將扭矩轉換成軸向反覆作用力,同時兼具高精度、可逆性和高效率的特點。TBI絲杠軸承以多年來所累積制品技術為基礎,從材料、熱外理、制造、檢查至出貨,都是以嚴謹的品保制度來加以管理,因此具有高信賴性。



由于TBI花鍵軸多齒工作,所以承載能力高,對中性、導向性不錯,而其齒根較淺的特點可以使其應力集中小。另外TBI花鍵軸的軸與轂強度削弱小,加工比較方便,用磨削方法可以獲得較高的精度。漸開線花鍵軸用于載荷較大,定心精度要求高,以及尺寸較大的鏈接。其特點:齒廓為漸開線,受載時齒上有徑向力,能起自動定心作用。

結構與特長
高速性/運行順暢

【滾珠絲桿】 【滾珠花鍵】

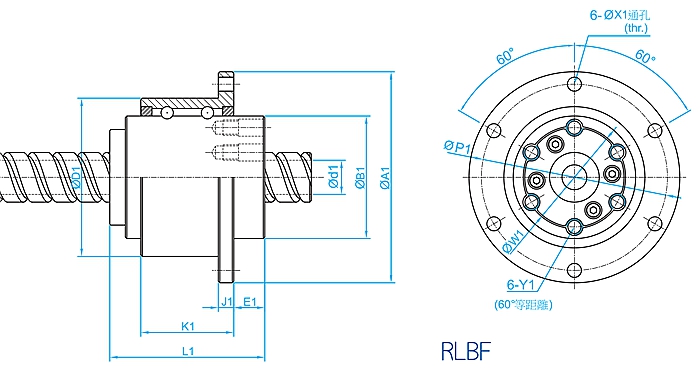

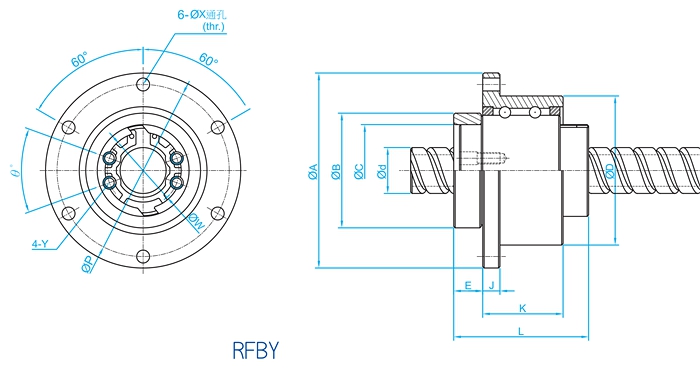

RFBY旋轉螺帽 RLBF旋轉花鍵
RBBY系列






RBBY01616 RBBY02020 RBBY02525 RBBY03232 RBBY04040 RBBY05050



TBI精密滾珠絲桿花鍵RBBY應用廣泛,如飛機、汽車、拖拉機、機床制造業、農業機械及一般機械傳動裝置等。
TBI精密絲桿花鍵RBBY特點:多齒工作,承載能力高,對中性好,導向性好,齒根較淺,應力集中小,軸與轂強度削弱小,加工方便,能用磨削方法獲得較高的精度。標準中有兩個系列(輕系列和中系列)。
由于TBI花鍵軸多齒工作,所以承載能力高,對中性、導向性不錯,而其齒根較淺的特點可以使其應力集中小。另外TBI花鍵軸的軸與轂強度削弱小,加工比較方便,用磨削方法可以獲得較高的精度。漸開線花鍵軸用于載荷較大,定心精度要求高,以及尺寸較大的鏈接。其特點:齒廓為漸開線,受載時齒上有徑向力,能起自動定心作用。

結構與特長
TBI精密滾珠花鍵RBBY是在嫘帽的外徑上裝上專用的軸承外套使之運轉動作,通過讓螺帽旋轉或停止的運作?只用一根軸就能夠進行2種(旋轉丶螺旋)模式的運動。旋轉式滾珠花鍵則是在花鍵外筒的外徑上裝上專用的軸承外套,使之運轉動作,通過讓外筒旋轉或停止的運作?只用一根軸就能殉進行2種(旋轉、直線)模式的運動。旋轉式滾珠桿花鍵則可通過螺帽/外簡旋轉或停止的運作?只用一根軸就能殉進行3種(旋轉、螺旋、直線)模式的運動適用于水平多節機械手嗜( SCARA)產業用機器人、自動裝載機、雷射加工機送裝置、機械加工中心的ATC裝置等?最適合于旋轉運動與直線運動的組合裝置上使用。
花鍵旋方向零間隙/高定位精度
花鍵外圈與鋼珠接斶角為45采軸承DF(面對面組合)型設計·可以吸收組裝時之差自動調整同心·并可承受較大的軸向負荷及高精度組裝。見下圖
DF(面對面組合)型設計
高速性/運行順暢
旋轉系列桿皆為高導程設計·可高速平滑流暢的運動。
低噪音/高剛性
透過高精密研技術讓鋼珠在螺帽內平順的沿切線方向行走?減少因阻滯而產生的噪音及摩擦力?提高剛性與壽命。
安裝簡便/節省空間
螺帽與軸承外套一體成型,組裝時只需將螺絲與軸承外套鎖定在支撐座上即可?十分簡便。螺帽與軸承外套一體成型螺帽體積小·組裝空間大。

滾珠絲桿/花鍵按以下規格裂作
【滾珠絲桿】 【滾珠花鍵】
軸向間隙隙:0以下 旋轉方向間隙:0以下(P1:輕預壓)
導程精度:C5(參周C05) 精度等級:H級

RFBY旋轉螺帽 RLBF旋轉花鍵
RBBY系列

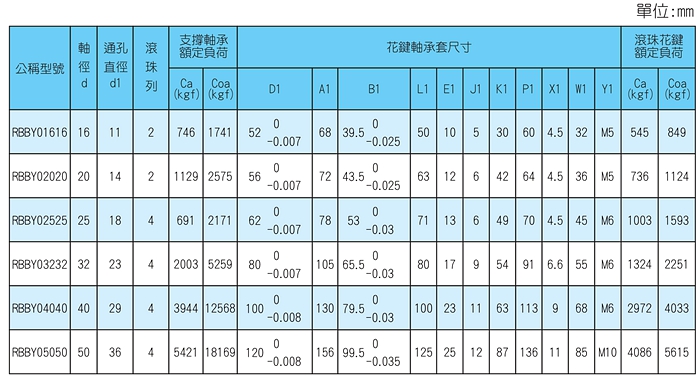

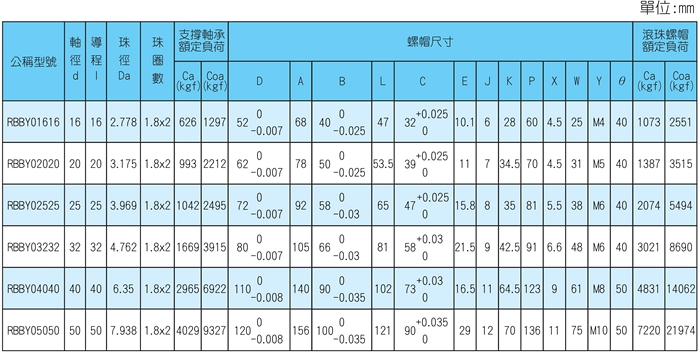

| 型號 | C | D | E | F | I | H |
| RBBY01616 | 0.018 | 0.021 | 0.016 | 0.020 | 0.013 | 0.016 |
| RBBY02020 | 0.018 | 0.021 | 0.016 | 0.020 | 0.013 | 0.016 |
| RBBY02525 | 0.021 | 0.021 | 0.018 | 0.024 | 0.016 | 0.016 |
| RBBY03232 | 0.021 | 0.021 | 0.018 | 0.024 | 0.016 | 0.016 |
| RBBY04040 | 0.025 | 0.025 | 0.021 | 0.033 | 0.019 | 0.019 |
| RBBY05050 | 0.025 | 0.025 | 0.021 | 0.033 | 0.019 | 0.019 |






RBBY01616 RBBY02020 RBBY02525 RBBY03232 RBBY04040 RBBY05050
