優勢特點：TBI精密滾珠絲桿花鍵RBLY系列是螺桿跟花鍵的結合一體式，TBI滾珠絲桿的絲杠軸與螺母之間以滾珠滾動方式實現滾動摩擦，與過去的滑動絲杠相比驅動扭矩降低到1/3以下。 花鍵軸是根據其外觀來命名的在軸的外表有縱向的鍵槽，套在軸上的旋轉件也有對應的鍵槽，可保持跟軸同步旋轉。
TBI滾珠絲桿由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，TBI絲杠被廣泛應用于各種工業設備和精密儀器。TBI滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。
1、作用：TBI花鍵軸是機械傳動一種，和平鍵、半圓鍵、斜鍵作用一樣，都是傳遞機械扭矩的.
2、結構：在TBI滾珠花鍵軸的外表有縱向的鍵槽，套在軸上的旋轉件也有對應的鍵槽，可保持跟軸同步旋轉。在旋轉的同時，有的還可以在軸上作縱向滑動，如變速箱換檔齒輪等。
3、應用舉例：TBI滾珠花鍵在制動器、轉向機構。 還有一種是可伸縮的軸，由內外管組成，外管有內齒，內管有外齒，套在一起。使用時在傳遞旋轉扭矩的同時，在長度方向可以伸縮。
4、材質：40Cr
5、熱處理。淬火 表面硬度HRC45--50。
花鍵旋方向零間隙/高定位精度

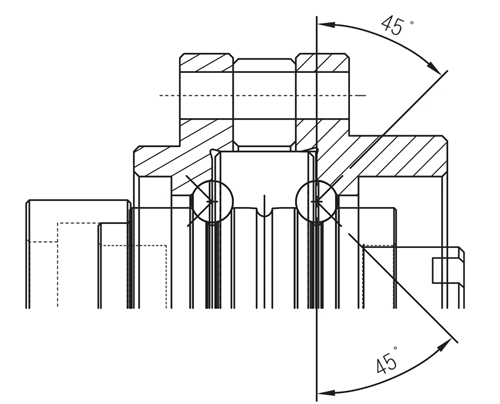

花鍵外圈與鋼珠接斶角為45采軸承DF(面對面組合)型設計·可以吸收組裝時之差自動調整同心·并可承受較大的軸向負荷及高精度組裝。見下圖
DF(面對面組合)型設計
結構與特長
TBI精密滾珠絲桿花鍵RBLY是在嫘帽的外徑上裝上專用的軸承外套使之運轉動作，通過讓螺帽旋轉或停止的運作?只用一根軸就能夠進行2種(旋轉丶螺旋)模式的運動。旋轉式滾珠花鍵則是在花鍵外筒的外徑上裝上專用的軸承外套，使之運轉動作，通過讓外筒旋轉或停止的運作?只用一根軸就能殉進行2種(旋轉、直線)模式的運動。旋轉式滾珠桿花鍵則可通過螺帽/外簡旋轉或停止的運作?只用一根軸就能殉進行3種(旋轉、螺旋、直線)模式的運動適用于水平多節機械手嗜( SCARA)產業用機器人、自動裝載機、雷射加工機送裝置、機械加工中心的ATC裝置等?最適合于旋轉運動與直線運動的組合裝置上使用。
高速性/運行順暢
旋轉系列桿皆為高導程設計·可高速平滑流暢的運動。

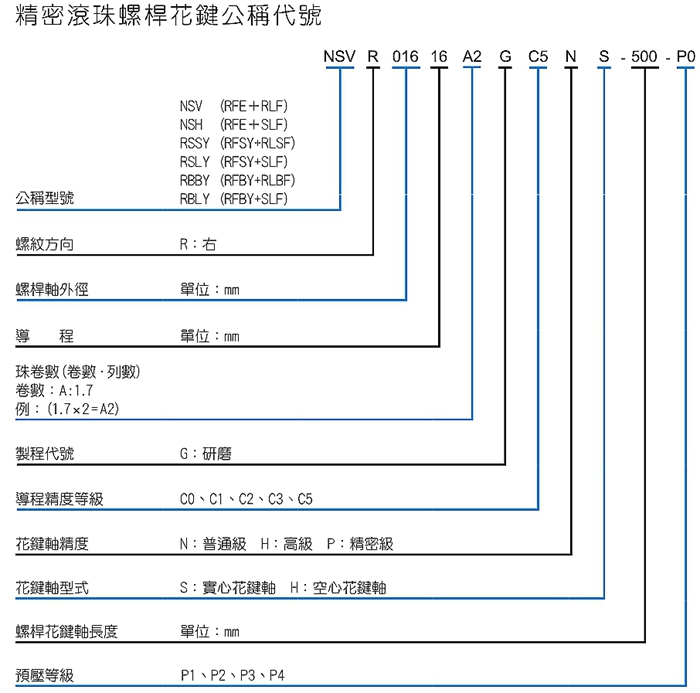

滾珠絲桿/花鍵按以下規格裂作
【滾珠絲桿】 【滾珠花鍵】
軸向間隙隙:0以下 旋轉方向間隙:0以下(P1:輕預壓)
導程精度:C5(參周C05) 精度等級:H級

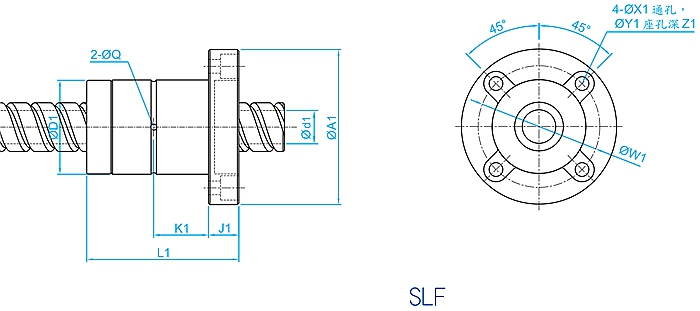

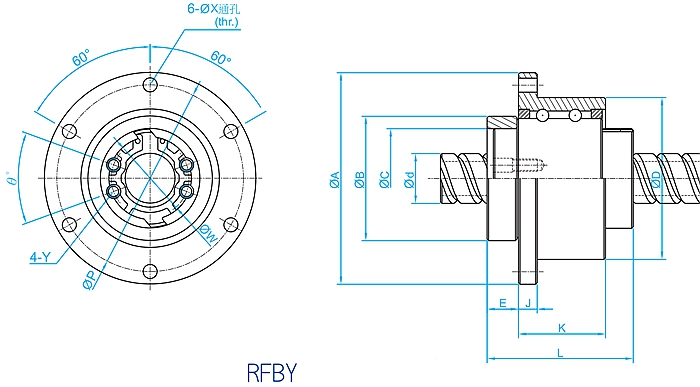

RFBY旋轉螺帽 SLF花鍵

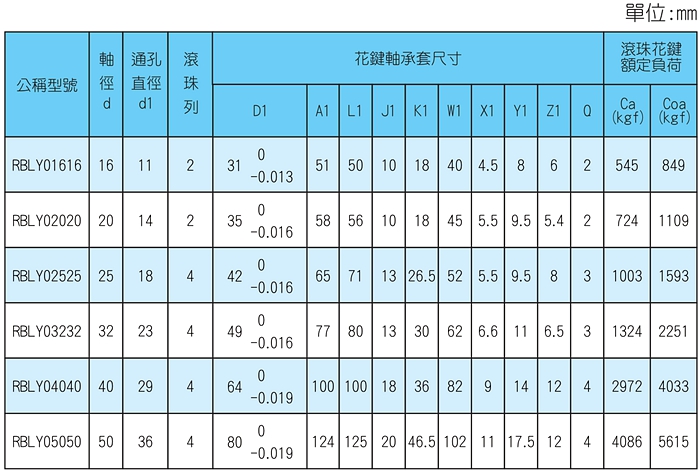

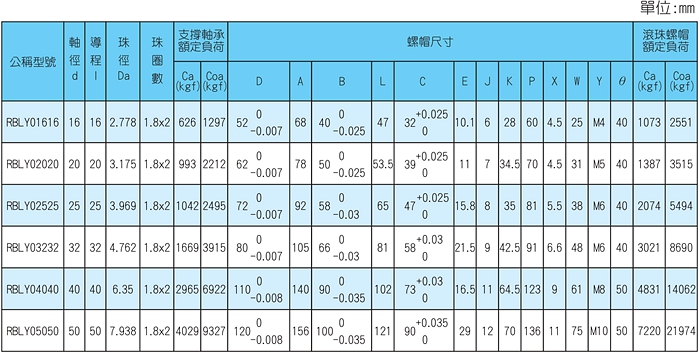

RBLY系列

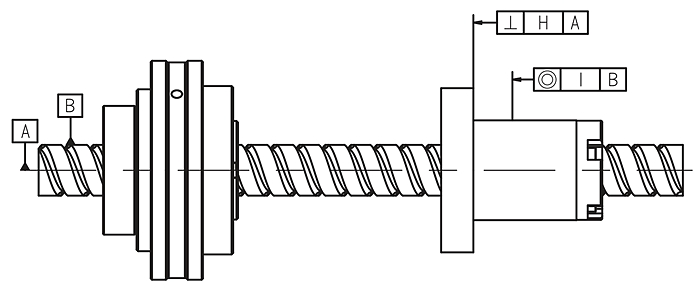

| 型號 | C | D | E | F | I | H |
| RBLY01616 | 0.018 | 0.021 | 0.016 | 0.020 | 0.013 | 0.016 |
| RBLY02020 | 0.018 | 0.021 | 0.016 | 0.020 | 0.013 | 0.016 |
| RBLY02525 | 0.021 | 0.021 | 0.018 | 0.024 | 0.016 | 0.016 |
| RBLY03232 | 0.021 | 0.021 | 0.018 | 0.024 | 0.016 | 0.016 |
| RBLY04040 | 0.025 | 0.025 | 0.021 | 0.033 | 0.019 | 0.019 |
| RBLY05050 | 0.025 | 0.025 | 0.021 | 0.033 | 0.019 | 0.019 |
RBLY01616 RBLY02020 RBLY02525 RBLY03232 RBLY04040 RBLY05050
