優勢特點：臺灣TBI旋轉式滾珠花鍵RLBF016，花鍵直徑16mm安裝孔距離32mm。TBI滾珠花鍵應用廣泛，如飛機、汽車、拖拉機、機床制造業、農業機械及一般機械傳動裝置等

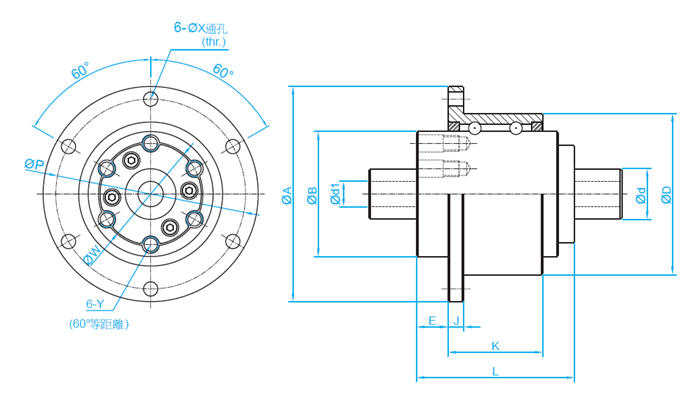

RLBF旋轉式滾珠花鍵尺寸表
| 型號 |
軸 徑 d |
通孔 直徑 d1 |
滾 珠 列 |
支承軸承 額定負荷 |
花鍵軸承套尺寸 |
滾珠螺帽 額定負荷 |
||||||||||||
|
Ca （kgf） |
Coa （kgf） |
D | A | B | L | E | J | K | P | X | W | Y |
Ca （kgf） |
Coa （kgf） |
||||
|
RLBF 016 |
16 | 8 | 2 | 746 | 1597 |
0 52 -0.007 |
68 |
0 39.5 -0.025 |
50 | 10 | 5 | 30 | 60 | 4.5 | 32 | M5 | 545 | 849 |
TBI花鍵軸RLBF016
1、作用：TBI花鍵軸RLBF016是機械傳動一種，和平鍵、半圓鍵、斜鍵作用一樣，都是傳遞機械扭矩的.
2、結構：在TBI滾珠花鍵軸的外表有縱向的鍵槽，套在軸上的旋轉件也有對應的鍵槽，可保持跟軸同步旋轉。在旋轉的同時，有的還可以在軸上作縱向滑動，如變速箱換檔齒輪等。
3、應用舉例：TBI滾珠花鍵在制動器、轉向機構。 還有一種是可伸縮的軸，由內外管組成，外管有內齒，內管有外齒，套在一起。使用時在傳遞旋轉扭矩的同時，在長度方向可以伸縮。
4、材質：40Cr
5、熱處理。淬火 表面硬度HRC45--50。
臺灣TBI旋轉式滾珠花鍵RLBF016，花鍵直徑16mm,安裝孔距離32mm。TBI滾珠花鍵應用廣泛，如飛機、汽車、拖拉機、機床制造業、農業機械及一般機械傳動裝置等。
臺灣TBI旋轉式滾珠花鍵RLBF016，花鍵直徑16mm,安裝孔距離32mm。TBI滾珠花鍵應用廣泛，如飛機、汽車、拖拉機、機床制造業、農業機械及一般機械傳動裝置等。
