優勢特點：搬運機械TBI滾珠絲桿RFSY2020-1.8幾乎沒有自鎖性而梯形絲杠具有一定的自鎖性.因其結構較梯形絲杠復雜價格仍然比梯形絲杠高.不過隨著自動化設備的增多而產量增大價格差異越來越小.
tbi滾珠絲桿高DN值與高導程的差異性：
高導程 : 以tbi絲杠導程增加，提升進給速度
高DN值 : 回轉數與導程之有效平衡考量如精度、動靜負荷、臨界速度、 慣性力誘發振動、溫升等高速化引發的問題。
搬運機械TBI滾珠絲桿RFSY2020-1.8幾乎沒有自鎖性,而梯形絲杠具有一定的自鎖性.因其結構較梯形絲杠復雜,價格仍然比梯形絲杠高.不過,隨著自動化設備的增多而產量增大,價格差異越來越小.
精度規格：
除了滾珠桿螺桿螺帽對螺桿軸線的半徑方向圓周偏差(D)和法蘭安裝面對螺桿軸線的直角度(C)之外?RFSY型的精度以J1S規格(JISB1192-1997)為基準。
| 導程精度 | 轉造C7 | 轉造C10 | 研磨C7 | 研磨C5 | 研磨C3 | |||||
| 型號 | C | D | C | D | C | D | C | D | C | D |
| RFSY01616 | 0.035 | 0.065 | 0.035 | 0.065 | 0.023 | 0.035 | 0.016 | 0.020 | 0.013 | 0.017 |
| RFSY02020 | 0.035 | 0.065 | 0.035 | 0.065 | 0.023 | 0.035 | 0.016 | 0.020 | 0.013 | 0.017 |
| RFSY02525 | 0.035 | 0.065 | 0.035 | 0.065 | 0.023 | 0.035 | 0.018 | 0.024 | 0.015 | 0.020 |
| RFSY03232 | 0.035 | 0.065 | 0.035 | 0.065 | 0.023 | 0.035 | 0.018 | 0.024 | 0.015 | 0.020 |
| RFSY04040 | 0.046 | 0.086 | 0.046 | 0.086 | 0.026 | 0.046 | 0.021 | 0.033 | 0.018 | 0.026 |
注：RFSY與RFBY精度規格相同，選擇RFBY精度可按上表參考。
TBI滾珠螺桿的安裝部位之精度?其必要項目如下
(1)相對于螺紋溝面的軸線A?測定螺桿支持部位的半徑方向周偏擺值.
(2)相對于螺桿支持部位的軸線F，測定零件安裝部位的同軸度。
(3)相對于螺桿軸支部位的軸線E，測定支持立的端面的直角度。
(4)相對于螺桿軸線G?測定螺閨的基準面或法的安裝面的直角度。
(5相對于冢桿軸線A，測定螺帽外緣圓周(圓筒型)的同軸度。
(6)相對于螺桿軸線C?測定螺帽外緣(平頭型安裝面)的平行度。
(7)螺桿軸線的半徑方向的總偏擺值.
(7)螺桿軸線的半徑方向的總偏擺值.
在此所述之精度項目是以JISB11911192為基準.

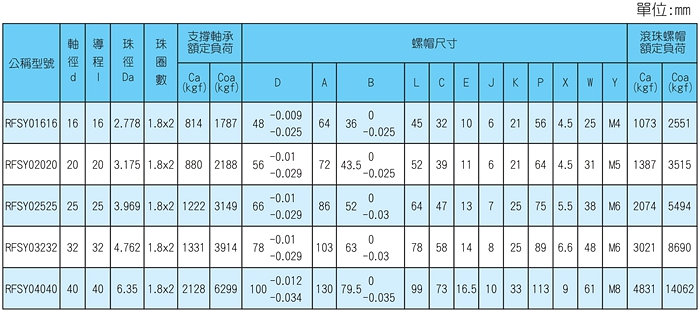

絲桿尺寸表
滾珠螺桿的安裝部位之精度?其必要項目如下
(1)相對于螺紋溝面的軸線A?測定螺桿支持部位的半徑方向周偏擺值.
(2)相對于螺桿支持部位的軸線F，測定零件安裝部位的同軸度。
(3)相對于螺桿軸支部位的軸線E，測定支持立的端面的直角度。
(4)相對于螺桿軸線G?測定螺閨的基準面或法的安裝面的直角度。
(5相對于冢桿軸線A，測定螺帽外緣圓周(圓筒型)的同軸度。
(6)相對于螺桿軸線C?測定螺帽外緣(平頭型安裝面)的平行度。
(7)螺桿軸線的半徑方向的總偏擺值.
(7)螺桿軸線的半徑方向的總偏擺值.
在此所述之精度項目是以JISB11911192為基準.
絲桿尺寸表
