優勢特點：臺灣TBI旋轉式滾珠花鍵RLSF020，花鍵直徑20mm,安裝孔距離36mm。TBI滾珠花鍵軸聯接由內花鍵和外花鍵組成。內、外花鍵均為多齒零件，在內圓柱表面上的花鍵為內花鍵，在外圓柱表面上的花鍵為外花鍵。顯然，花鍵聯接是平鍵聯接在數目上的發展。

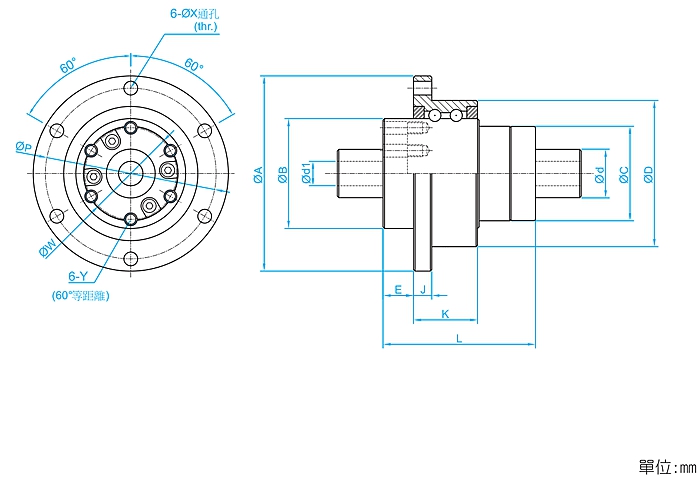

| 型號 |
軸 徑 d |
通孔 直徑 d1 |
滾 珠 列 |
支承軸承 額定負荷 |
花鍵軸承套尺寸 |
滾珠螺帽 額定負荷 |
|||||||||||||
|
Ca （kgf） |
Coa （kgf） |
D | A | B | L | C | E | J | K | P | X | W | Y |
Ca （kgf） |
Coa （kgf） |
||||
|
RLSF 020 |
20 | 10 | 2 | 788 | 1881 |
-0.01 56 -0.029 |
72 |
±0 43.5 -0.025 |
63 | 35 | 12 | 6 | 21 | 64 | 4.5 | 36 | M5 | 736 | 1124 |
TBI花鍵軸RLSF020使用特點
由于結構形式和制造工藝的不同，與平鍵聯接比較，花鍵聯接在強度、工藝和使用
方面有下列特點：
因?yàn)樵赥BI花鍵軸RLSF020上與轂孔上直接而均勻地制出較多的齒與槽，故聯接受力較為均勻；因槽較淺，齒根處應力集中較小，軸與轂的強度削弱較少；齒數較多，總接觸面積較大，因而可承受較大的載荷；軸上零件與軸的對中性好，這對高速及精密機器很重要導向性好，這對動聯接很重要；可用磨削的方法提高加工精度及聯接質量； 制造工藝較復雜，有時需要專門設備，成本較高
適用場合：定心精度要求高、傳遞轉矩大或經常滑移的聯接。
分類：花鍵聯接按齒形的不同，可分為矩形花鍵和漸開線花鍵兩類，這兩類花鍵均已標準化。
臺灣TBI旋轉式滾珠花鍵RLSF020，花鍵直徑20mm,安裝孔距離36mm。TBI滾珠花鍵軸聯接由內花鍵和外花鍵組成。內、外花鍵均為多齒零件，在內圓柱表面上的花鍵為內花鍵，在外圓柱表面上的花鍵為外花鍵。顯然，花鍵聯接是平鍵聯接在數目上的發展。
