優勢特點：精密滾珠絲桿花鍵RSLY系列是絲桿跟花鍵的結合一體式，TBI滾珠絲杠之絲杠材質一般是使用高碳合金鋼等材質特性。TBI滾珠花鍵軸花鍵作用是一個高轉速、少支承的旋轉體，因此它的動平衡是至關重要的。
1.機器精度要求高，而機器的背隙上限值小的時侯（在配合直線導軌使用可以使機器的反向運動背隙接近于零）。
2.優點： 消除背隙：消除背隙可使機械傳動的精度更為穩定，且機械傳動結構的剛性提高。
缺點：TBI滾珠絲桿的預壓必須設定在一合理范圍內，不然會降低機械效率，預壓若過大會產生溫升問題及壽命降低，
TBI滾珠絲桿由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。TBI滾珠絲杠的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。
TBI花鍵軸是根據其外觀來命名的,在軸的外表有縱向的鍵槽，套在軸上的旋轉件也有對應的鍵槽，可保持跟軸同步旋轉。在旋轉的同時，有的還可以在軸上作縱向滑動，如變速箱換檔齒輪等。也有的要保持可靠鎖死，在制動、轉向機構常常用到。 還有一種是可伸縮的軸，由內外管組成，外管有內齒，內管有外齒，套在一起。使用時在傳遞旋轉扭矩的同時，在長度方向可以伸縮。
花鍵旋方向零間隙/高定位精度
TBI MOTION花鍵外圈與鋼珠接斶角為45采軸承DF(面對面組合)型設計·可以吸收組裝時之差自動調整同心·并可承受較大的軸向負荷及高精度組裝。見下圖
DF(面對面組合)型設計
結構與特長
TBI螺帽旋轉式滾珠螺桿是在嫘帽的外徑上裝上專用的軸承外套使之運轉動作，通過讓螺帽旋轉或停止的運作?只用一根軸就能夠進行2種(旋轉丶螺旋)模式的運動。旋轉式滾珠花鍵則是在花鍵外筒的外徑上裝上專用的軸承外套，使之運轉動作，通過讓外筒旋轉或停止的運作?只用一根軸就能殉進行2種(旋轉、直線)模式的運動。旋轉式滾珠桿花鍵則可通過螺帽/外簡旋轉或停止的運作?只用一根軸就能殉進行3種(旋轉、螺旋、直線)模式的運動適用于水平多節機械手嗜( SCARA)產業用機器人、自動裝載機、雷射加工機送裝置、機械加工中心的ATC裝置等?最適合于旋轉運動與直線運動的組合裝置上使用。
低噪音/高剛性
透過高精密研技術讓鋼珠在螺帽內平順的沿切線方向行走?減少因阻滯而產生的噪音及摩擦力?提高剛性與壽命。
安裝簡便/節省空間
帽與軸承外套一體成型，組裝時只需將螺絲與軸承外套鎖定在支撐座上即可?十分簡便。螺帽與軸承外套一體成型螺帽體積小·組裝空間大。
滾珠絲桿/花鍵按以下規格裂作
【滾珠絲桿】 【滾珠花鍵】
軸向間隙隙:0以下 旋轉方向間隙:0以下(P1:輕預壓)
導程精度:C5(參周C05) 精度等級:H級

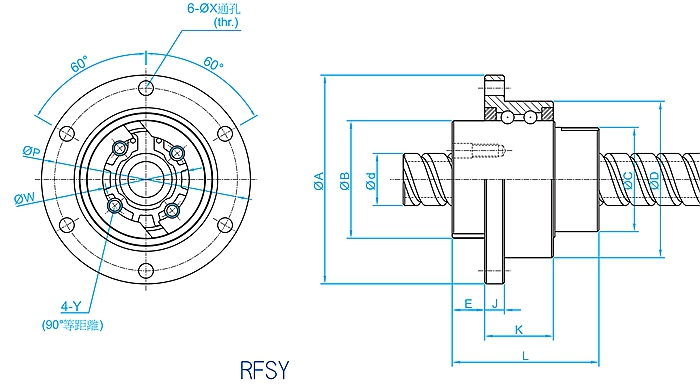

RFSY旋轉螺帽 SLF旋轉花鍵

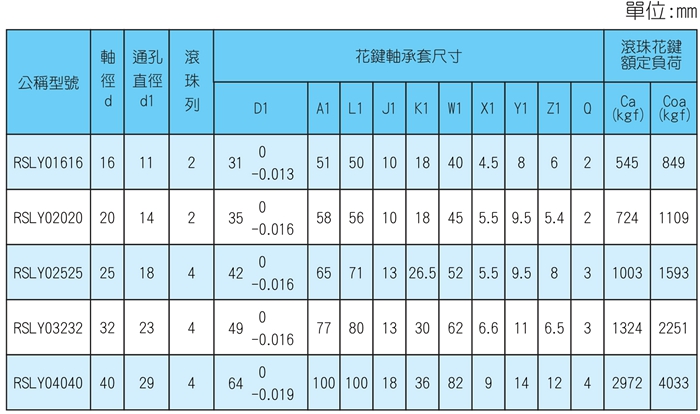

RSLY系列
| 型號 | C | D | E | F | I | H |
| RSLY01616 | 0.018 | 0.021 | 0.016 | 0.020 | 0.013 | 0.016 |
| RSLY02020 | 0.018 | 0.021 | 0.016 | 0.020 | 0.013 | 0.016 |
| RBLY02525 | 0.021 | 0.021 | 0.018 | 0.024 | 0.016 | 0.016 |
| RSLY03232 | 0.021 | 0.021 | 0.018 | 0.024 | 0.016 | 0.016 |
| RSLY04040 | 0.025 | 0.025 | 0.021 | 0.033 | 0.019 | 0.019 |
RSLY01616 RSLY02020 RSLY02525 RSLY03232 RSLY04040
