優勢特點：臺灣TBI旋轉式滾珠絲桿花鍵RSSY02020為20mm，螺桿螺母對稱安裝孔的距離為31mm螺桿螺母對稱安裝孔的距離為36mm。TBI滾珠花鍵在制動器、轉向機構。 還有一種是可伸縮的軸，由內外管組成，外管有內齒，內管有外齒，套在一起。使用時在傳遞旋轉扭矩的同時，在長度方向可以伸縮。
| 型號 |
軸 徑 d |
導 程 I |
珠 徑 Da |
珠 圈 數 |
支承軸承 額定負荷 |
螺帽尺寸 |
滾珠螺帽 額定負荷 |
|||||||||||||
|
Ca （kgf） |
Coa （kgf） |
D | A | B | L | C | E | J | K | P | X | W | Y |
Ca （kgf） |
Coa （kgf） |
|||||
|

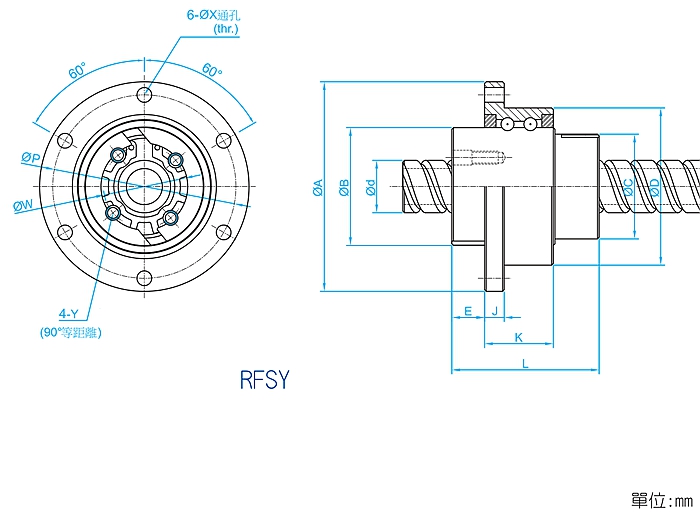

RSSY (RFSY) 02020 |
20 | 20 | 3.175 | 1.8x2 | 788 | 1881 |
-0.01 56 -0.029 |
72 |
±0 43.5 -0.025 |
52 | 39 | 11 | 6 | 21 | 64 | 4.5 | 31 | M5 | 1387 |
3515 |
| 型號 |
軸 徑 d |
通孔 直徑 d1 |
滾 珠 列 |
支承軸承 額定負荷 |
花鍵軸承套尺寸 |
滾珠螺帽 額定負荷 |
|||||||||||||
|
Ca （kgf） |
Coa （kgf） |
D1 | A1 | B1 | L1 | C1 | E1 | J1 | K1 | P1 | X1 | W1 | Y1 |
Ca （kgf） |
Coa （kgf） |
||||
|

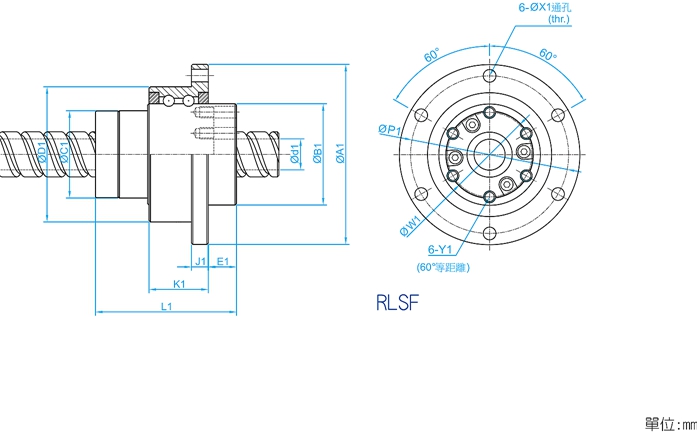

RSSY (RLSF) 02020 |
20 | 10 | 2 | 788 | 1811 |
-0.01 56 -0.029 |
72 |
±0 43.5 -0.025 |
63 | 35 | 12 | 6 | 21 | 64 | 4.5 | 36 | M5 | 736 | 1124 |
TBI滾珠絲杠RSSY02020特點
1、摩擦損失小、傳動效率高
由于滾珠絲杠副的絲杠軸與絲杠螺母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滑動絲杠副的1/3。在省電方面很有幫助。
2、精度高
TBI滾珠絲杠副一般是用世界最高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度、濕度進行了嚴格的控制，由于完善的品質管理體制使精度得以充分保證。
3、高速進給和微進給可能
TBI滾珠絲杠副由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。
BI花鍵軸RSSY02020簡介
1、作用：TBI花鍵軸是機械傳動一種，和平鍵、半圓鍵、斜鍵作用一樣，都是傳遞機械扭矩的.
2、結構：在TBI滾珠花鍵軸的外表有縱向的鍵槽，套在軸上的旋轉件也有對應的鍵槽，可保持跟軸同步旋轉。在旋轉的同時，有的還可以在軸上作縱向滑動，如變速箱換檔齒輪等。
3、應用舉例：TBI滾珠花鍵在制動器、轉向機構。 還有一種是可伸縮的軸，由內外管組成，外管有內齒，內管有外齒，套在一起。使用時在傳遞旋轉扭矩的同時，在長度方向可以伸縮。
4、材質：40Cr
5、熱處理。淬火 表面硬度HRC45--50。
臺灣TBI旋轉式滾珠絲桿花鍵RSSY02020為20mm，螺桿螺母對稱安裝孔的距離為31mm螺桿螺母對稱安裝孔的距離為36mm。TBI滾珠花鍵在制動器、轉向機構。 還有一種是可伸縮的軸，由內外管組成，外管有內齒，內管有外齒，套在一起。使用時在傳遞旋轉扭矩的同時，在長度方向可以伸縮。
