優勢特點：臺灣TBI法蘭型滾珠花鍵SLT016，花鍵直徑16mm，有空心花鍵軸和實心花鍵軸之分。TBI花鍵軸應用廣泛，如飛機、汽車、拖拉機、機床制造業、農業機械及一般機械傳動裝置等。

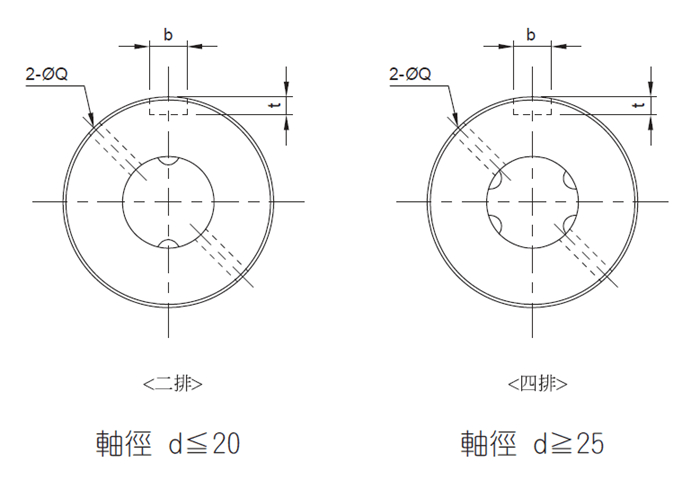

SLF、SLT、SZF花鍵軸的斷面形狀

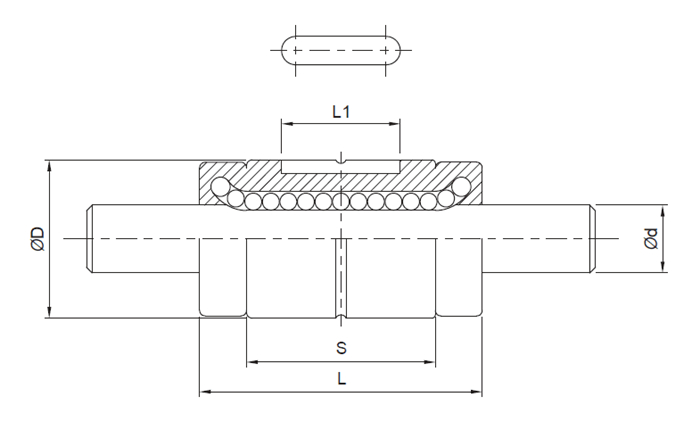

SLT系列尺寸表
| 型號 | 軸徑 | 滾珠列 | 花鍵軸承套 | j鍵槽尺寸 | |||||
| d | D | L | S | L1 | 油孔 | b | t | ||
| h7 | Q | H8 | +0.05 | ||||||
| SLT016 | 16 | 2 | 31 | 50 | 34 | 17.5 | 2 | 3.5 | 2 |
| 型號 | 基本額定負荷 | 基本額定扭矩 | 容許靜力矩 | 質量 | ||||
| C | Co | CT | CoT | MA1 | MA2 | 花鍵外筒 | 花鍵軸 | |
| kgf | kgf | kgf.m | kgf.m | kgf.m | kgf.m | g | kg/m | |
| SLT016 | 545 | 849 | 4.77 | 7.43 | 3.71 | 26.09 | 130 | 1.56 |
TBI花鍵軸SLT016特點：多齒工作，承載能力高，對中性好，導向性好，齒根較淺，應力集中小，軸與轂強度削弱小，加工方便，能用磨削方法獲得較高的精度。標準中有兩個系列（輕系列和中系列）。
由于TBI花鍵軸SLT016多齒工作，所以承載能力高，對中性、導向性不錯，而其齒根較淺的特點可以使其應力集中小。另外TBI花鍵軸的軸與轂強度削弱小，加工比較方便，用磨削方法可以獲得較高的精度。漸開線花鍵軸用于載荷較大，定心精度要求高，以及尺寸較大的鏈接。其特點：齒廓為漸開線，受載時齒上有徑向力，能起自動定心作用，使各齒受力均勻，強度高壽命長，加工工藝與齒輪相同，易獲得較高精度和互換性。
臺灣TBI法蘭型滾珠花鍵SLT016，花鍵直徑16mm有空心花鍵軸和實心花鍵軸之分。TBI花鍵軸應用廣泛，如飛機、汽車、拖拉機、機床制造業、農業機械及一般機械傳動裝置等。
臺灣TBI法蘭型滾珠花鍵SLT016，花鍵直徑16mm有空心花鍵軸和實心花鍵軸之分。TBI花鍵軸應用廣泛，如飛機、汽車、拖拉機、機床制造業、農業機械及一般機械傳動裝置等。
