優勢特點：臺灣TBI法蘭型滾珠花鍵SOT010，花鍵直徑10mm，有空心花鍵軸和實心花鍵軸之分.TBI滾珠花鍵軸聯接由內花鍵和外花鍵組成。內、外花鍵均為多齒零件，在內圓柱表面上的花鍵為內花鍵，在外圓柱表.

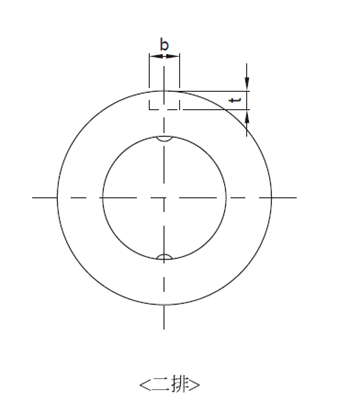

SOF、SOT花鍵軸的斷面形狀

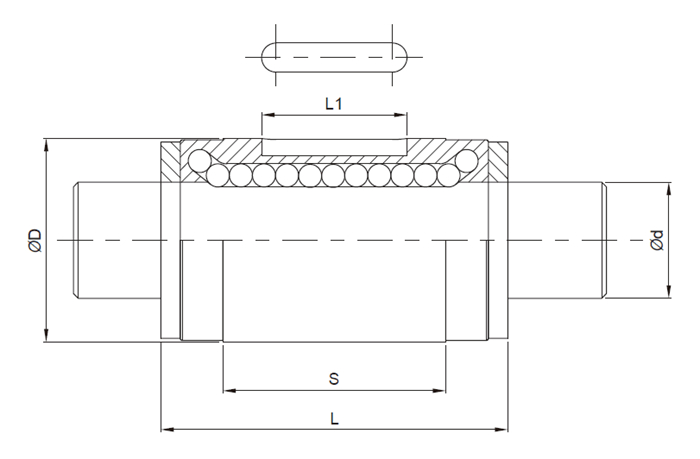

SOT系列尺寸表
| 型號 | 軸徑 | 滾珠列 | 花鍵軸承套 | j鍵槽尺寸 | ||||
| d | D | L | S | L1 | b | t | ||
| h7 | H8 |
+0.05 ±0 |
||||||
| SOT010 | 10 | 2 | 15 | 25 | 14.6 | 8.5 | 2.5 | 1.5 |
| 型號 | 基本額定負荷 | 基本額定扭矩 | 容許靜力矩 | 質量 | ||||
| C | Co | CT | CoT | MA1 | MA2 | 花鍵外筒 | 花鍵軸 | |
| kgf | kgf | kgf.m | kgf.m | kgf.m | kgf.m | g | kg/m | |
| SOT010 | 121 | 136 | 0.56 | 0.63 | 0.34 | 2.24 | 15.9 | 0.39 |
TBI滾珠花鍵軸SOT010和花鍵套配合組成花鍵聯接
TBI滾珠花鍵軸SOT010聯接由內花鍵和外花鍵組成。內、外花鍵均為多齒零件，在內圓柱表面上的花鍵為內花鍵，在外圓柱表面上的花鍵為外花鍵。顯然，花鍵聯接是平鍵聯接在數目上的發展。
TBI花鍵軸使用特點：由于結構形式和制造工藝的不同，與平鍵聯接比較，花鍵聯接在強度、工藝和使用
方面有下列特點：
因為在TBI花鍵軸上與轂孔上直接而均勻地制出較多的齒與槽，故聯接受力較為均勻；因槽較淺，齒根處應力集中較小，軸與轂的強度削弱較少；齒數較多，總接觸面積較大，因而可承受較大的載荷；軸上零件與軸的對中性好，這對高速及精密機器很重要導向性好，這對動聯接很重要；可用磨削的方法提高加工精度及聯接質量； 制造工藝較復雜，有時需要專門設備，成本較高
