優勢特點：TBI滾珠花鍵SZF系列有空心花鍵軸和實心花鍵軸之分 TBI滾珠花鍵軸特點：齒廓為漸開線，受載時齒上有徑向力，能起自動定心作用，使各齒受力均勻，強度高壽命長，加工工藝與齒輪相同，易獲得較高精度和互換性。
TBI滾珠花鍵軸聯接由內花鍵和外花鍵組成。內、外花鍵均為多齒零件，在內圓柱表面上的花鍵為內花鍵，在外圓柱表面上的花鍵為外花鍵。顯然，花鍵聯接是平鍵聯接在數目上的發展。
TBI花鍵軸使用特點
由于結構形式和制造工藝的不同，與平鍵聯接比較，花鍵聯接在強度、工藝和使用
方面有下列特點：
因為在TBI花鍵軸上與轂孔上直接而均勻地制出較多的齒與槽，故聯接受力較為均勻；因槽較淺，齒根處應力集中較小，軸與轂的強度削弱較少；齒數較多，總接觸面積較大，因而可承受較大的載荷；軸上零件與軸的對中性好，這對高速及精密機器很重要導向性好，這對動聯接很重要；可用磨削的方法提高加工精度及聯接質量； 制造工藝較復雜，有時需要專門設備，成本較高
適用場合：定心精度要求高、傳遞轉矩大或經常滑移的聯接。
分類：花鍵聯接按齒形的不同，可分為矩形花鍵和漸開線花鍵兩類，這兩類花鍵均已標準化。
下圖是TBI滾珠花鍵SZF系列的實心斷面形狀，花鍵軸端為法蘭型，在坑能的情況下可以超過溝槽直徑（∅d），SZF系列花鍵通過對花鍵的滾動溝槽進行精密研磨，連到高精度而后與外筒配合
若需要配管、配線、排氣貨減輕重量的地方，可使用中空SZF花鍵軸
SZF花鍵強化防塵設計可有效隔絕異物進入滾珠花鍵筒中，適用于高污染的作業環境下。

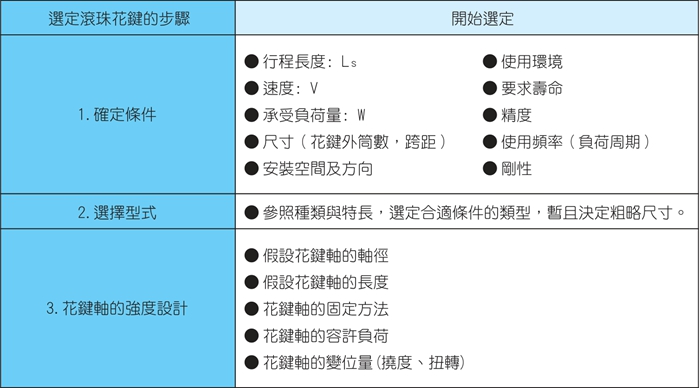

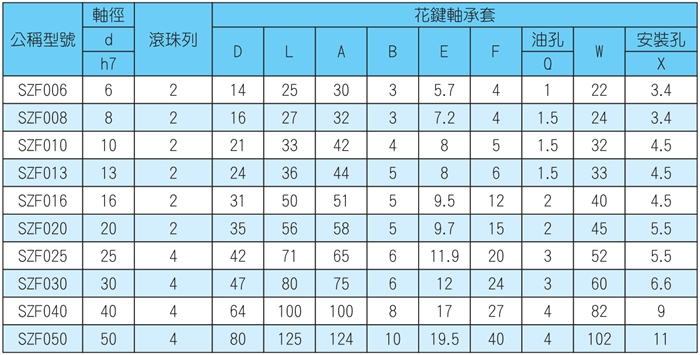

SZF006 SZF008 SZF010 SZF013 SZF016 SZF020 SZF025 SZF030 SZF040 SZF050
下圖是TBI滾珠花鍵SZF系列的實心斷面形狀，花鍵軸端為法蘭型，在坑能的情況下可以超過溝槽直徑（∅d），SZF系列花鍵通過對花鍵的滾動溝槽進行精密研磨，連到高精度而后與外筒配合
若需要配管、配線、排氣貨減輕重量的地方，可使用中空SZF花鍵軸
SZF花鍵強化防塵設計可有效隔絕異物進入滾珠花鍵筒中，適用于高污染的作業環境下。

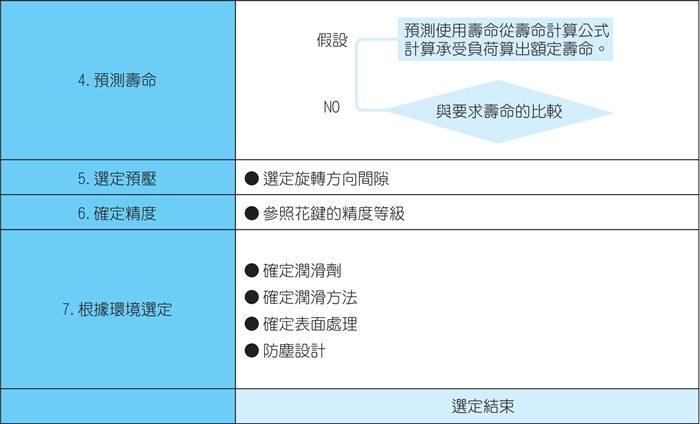

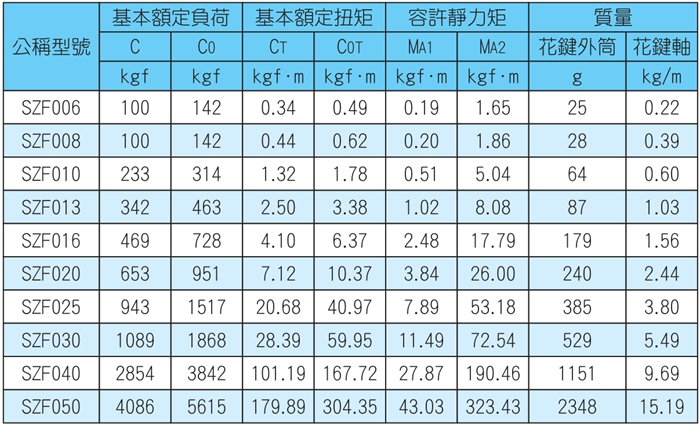

SZF006 SZF008 SZF010 SZF013 SZF016 SZF020 SZF025 SZF030 SZF040 SZF050
