優勢特點：臺灣TBI高防塵絲桿SFTR4010，直徑為40mm，導程為10mm，螺母對稱安裝孔的距離為102mm.對滾道表面有輕微疲勞點蝕或腐蝕的TBI滾珠絲桿，可考慮修磨滾道恢復精度，對疲勞損傷嚴重的絲桿必須更換。
|

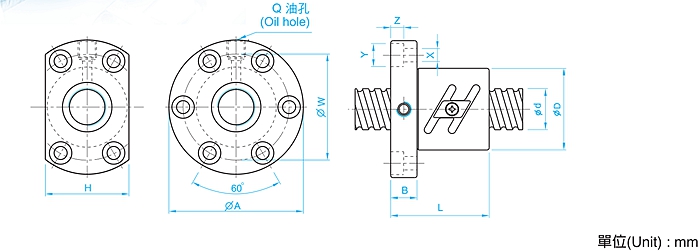

型號 |
軸 徑 d |
導 程 I |
珠 徑 Da |
螺帽尺寸 |
動額定 負荷 Ca |
靜額定 負荷 Coa |
剛性 kgf/ μm |
||||||||||||||||
| D | A | B | L | W | H | X | Y | Z | Q | n | |||||||||||||
| SFT04010-5 | 40 | 10 | 6.35 | 82 | 124 | 18 | 100 | 102 | 90 | 11 | 17.5 | 11 | M8 | 2.5x2 | 6541 | 19375 | 94 | ||||||
TBI滾珠絲杠SFTR4010的支承與聯接選擇
TBI滾珠絲桿固定支承的主要結構形式。浮動支承多采用深溝球軸承。由于60。角接觸推力球軸承具有接觸角大、剛度大、承載能力大、啟動摩擦力矩小、靈敏度高、能承受軸向和徑向載荷、安裝簡單等特點，應用最為廣泛，其次是滾針和推力滾子組合軸承。后者多用于牽引力大、要求剛度高的大型與重型機床。
TBI滾珠絲杠SFTR4010的支承，主要是約束TBI絲桿的軸向竄動，其次才是徑向約束。較短的絲杠或垂直安裝的絲杠，可以采用單支承形式(一端固定，一端無支承)；水平安裝絲杠較長時，可以一端固定，一端游動；對于精密和高精度機床的滾珠絲杠副，為了提高絲桿的拉壓剛度，可以兩端固定；為了補償熱膨脹和減少絲杠因自重下垂，兩端固定絲杠還可以進行預拉伸.
臺灣TBI高防塵絲桿SFTR4010，直徑為40mm，導程為10mm，螺母對稱安裝孔的距離為102mm.對滾道表面有輕微疲勞點蝕或腐蝕的TBI滾珠絲桿，可考慮修磨滾道恢復精度，對疲勞損傷嚴重的絲桿必須更換。
