優勢特點：臺灣TBI高防塵絲桿SFUR1604，直徑為16mm，導程為4mm，螺母對稱安裝孔的距離為38mm.TBI滾珠絲桿的螺旋滾道截形為單圓弧或雙圓弧，磨削時與工件的接觸面積大，相對磨削熱也大，宜渭粒度較粗、硬度稍軟的白剛玉砂輪，尤以大氣孔砂輪為最佳
|

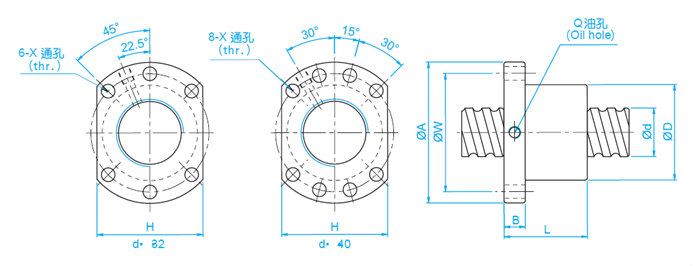

型號 |
軸 徑 d |
導 程 I |
珠 徑 Da |
螺帽尺寸 |
動額定 負荷 Ca |
靜額定 負荷 Coa |
剛性 kgf/ μm |
||||||||||||||||
| D | A | B | L | W | H | X | Q | n | |||||||||||||||
| SFU01604-4 | 16 | 4 | 2.381 | 28 | 48 | 10 | 40 | 38 | 40 | 5.5 | M6 | 1x4 | 973 | 2406 | 32 | ||||||||
機床TBI滾珠絲桿SFUR1604的應用維護及市場化修理
①滾道輕微局部研傷。可用金剛銼或油石將研傷起線的部位局部修整平滑。
②滾道整體輕微研傷。將滾珠絲杠置于螺紋磨床兩頂尖間，找正后精磨。應嚴格控制修磨量，不能太大，這樣修出來的絲杠副可不更換絲母，通過調隙或更換稍大點的滾珠來恢復其功能及精度。
③ 滾道嚴重研傷。將滾珠絲杠同上法在螺紋磨床上磨削。修磨量根據研傷程度確定，并按相近直徑系列的鋼球尺寸進行精磨。中徑尺寸及公差和螺距不變，只是改變了滾道的“R”值，然后按“R”值更換新的鋼球，配做新的螺母。這樣修出來的絲杠應完好如新。
滾珠絲桿SFUR1604軸頸斷裂
這是經常遇到的破壞現象，這種斷裂常發生在非滾道軸頸與滾道軸頸交界處，也是淬火區與非淬火區交融處。由于淬硬區與非淬硬區過渡不平穩，產生了應力集中，這是斷裂的原因之一；其二就是設計缺陷，軸頸過小或空刀過大等；其三是用戶非正常使用機床，超負荷使用或發生了撞車。這種斷裂可用常規方法自行修復。
絲母滾道磨損、剝離、壓潰、研傷
發生這類問題的原因同TBI滾珠絲桿SFUR1604，不再贅述。輕微的磨損可通過絲母預緊裝置消除由于磨損形成的間隙。輕微的局部剝離、壓潰、研傷，可用手工局部打磨修復。較重的大面積剝離、壓潰、研傷則可采用螺紋磨床修磨，并同絲杠配做。嚴重破壞時只能換新。
臺灣TBI高防塵絲桿SFUR1604，直徑為16mm，導程為4mm，螺母對稱安裝孔的距離為38mm.TBI滾珠絲桿的螺旋滾道截形為單圓弧或雙圓弧，磨削時與工件的接觸面積大，相對磨削熱也大，宜渭粒度較粗、硬度稍軟的白剛玉砂輪，尤以大氣孔砂輪為最佳
臺灣TBI高防塵絲桿SFUR1604，直徑為16mm，導程為4mm，螺母對稱安裝孔的距離為38mm.TBI滾珠絲桿的螺旋滾道截形為單圓弧或雙圓弧，磨削時與工件的接觸面積大，相對磨削熱也大，宜渭粒度較粗、硬度稍軟的白剛玉砂輪，尤以大氣孔砂輪為最佳
