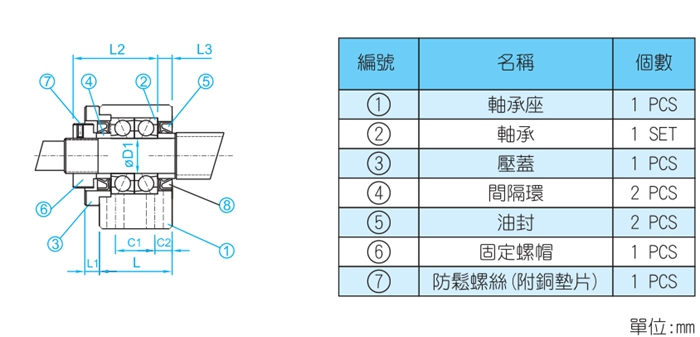

(1)將固定側安裝到螺桿上。

 　　

   (2)將固定側插入，擰緊鎖緊螺帽，用墊塊和內六角固定螺栓將其固定。

 　　

   (3)支撐側軸承用止動環固定到螺桿軸上，并裝入支撐側支撐座。



   注1：請勿將支撐單元拆解。

 　　

   注2：螺桿軸插入支撐單元時，注意請不要將油密封墊片的凸緣球翻。

  　　

   注3：用內六角固定螺栓壓緊墊塊時，為防止松弛請將內六角固定螺栓涂上粘結劑後再擰緊。






















1.滾珠螺桿與定位滑臺的臺面稍微固定。

2.將固定端與螺桿尾端軸承組合。

3.確認滑臺導引面與滾珠螺桿之間的平行度，將固定端與支持段鎖緊固定。

4.將滑臺推至行程兩端，以確保滾珠螺桿的順暢性，再將螺桿與滑臺鎖緊固定。






測量螺桿與支撐座的固定端以及螺桿支撐座的支持端。

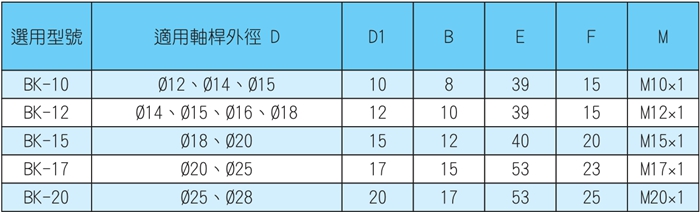

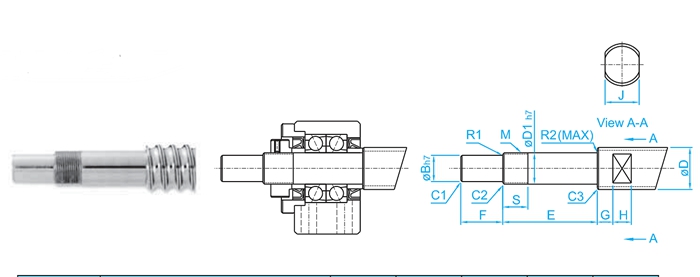

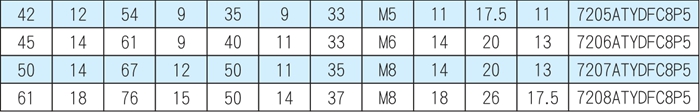

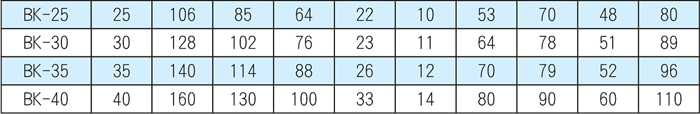

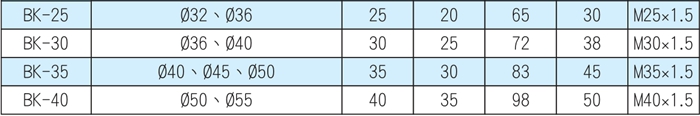

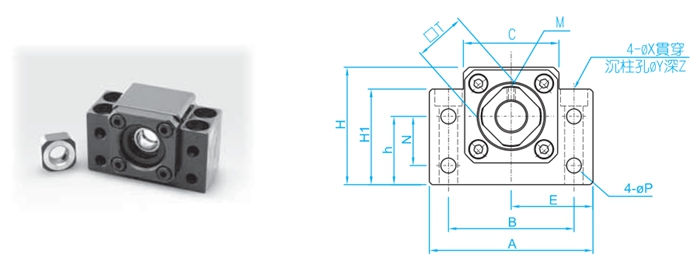

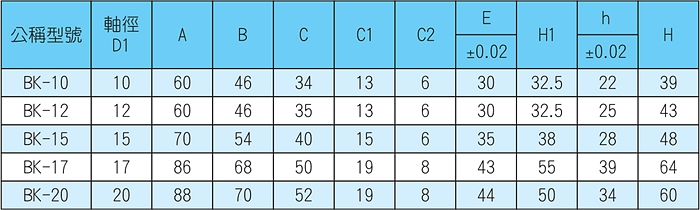

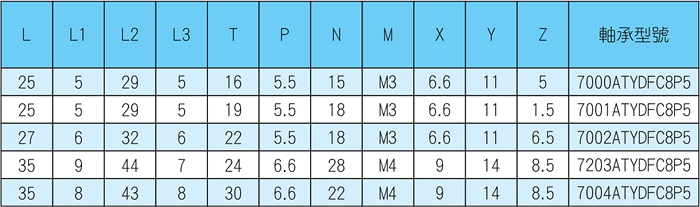

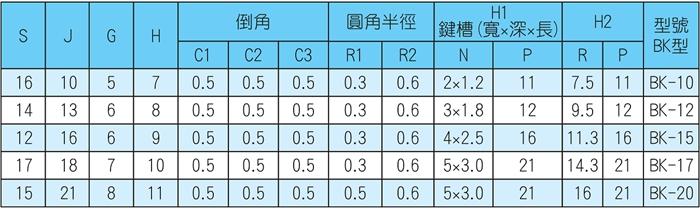

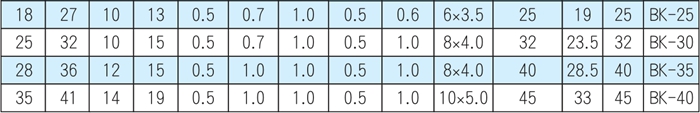

TBI滾珠絲杠支撐座BK40是連接絲杠和電機的軸承，構造與特長對標準滾珠螺杠庫存品的軸端成品，預備了標準化的支撐單元。支撐座EK、BK型的內部軸承中裝入了適量的鋰皂基潤滑脂，用特殊密封墊圈進行密封，能直接安裝，長期使用。
