優勢特點:TBI絲杠軸承座FK25只有與軸和軸承座正確的配合,才能充分發揮它的功能。配合面過盈量不足會造成套圈向圓周方向蠕變。并且也有可能使磨損粒進去軸承,造成振動、過熱和滾道磨損。
FK系列(螺桿支撐座固定座)

|
型號 |
軸徑 D1 |
A |
F | L | E | Dg6 | H | PCD | M | B | L1 | T1 | L2 | T2 | X | Y | Z | T | 軸承型號 | |||||||
| FK25 | 25 | 98 | 30 | 57 | 60 | 63 | 27 | 95 | M5 | 79 | 13 | 10 | 20 | 17 | 9 | 15 | 13 | 35 | 7205ATYDFC8P5 | |||||||
軸端加工尺寸


|
型號 |
適用軸干外徑 | D1 | B | E | F | M | S | J | G | H | 倒角 | 圓角 |

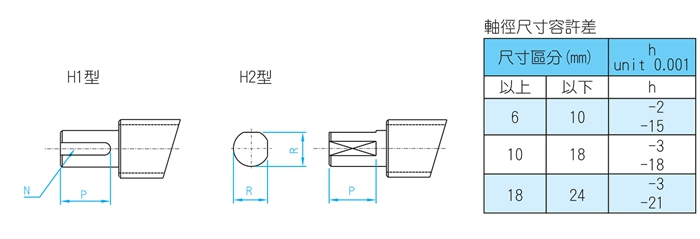

H1 |
H2 | W1 | W2 |
型號 FK型 |
|||||||||||||||
| C1 | C2 | C3 | R1 | R2 | N | P | R | P | ||||||||||||||||||||||||
| FK25 | ∅36、∅32 | 25 | 20 | 76 | 30 | M25x1.5 | 20 | 27 | 10 | 13 | 0.5 | 0.5 | 0.5 | 0.5 | 0.6 | 6x3.5 | 25 | 19 | 25 | 5 | -2 | FK25 | ||||||||||
TBI滾珠絲桿支撐座FK25:在承受載荷和彼此相對運動的零件間有滾動體作滾動運動的軸承。TBI絲杠軸承座的結構由部分組成 1.外圈 ——裝在軸承座孔內,一般不轉動滾動軸承 2.內圈 ——裝在軸頸上,隨軸轉動 3.滾動體 ——滾動軸承的核心元件 4.保持架 ——將滾動體均勻隔開,避免摩擦 目前, 潤滑劑也被認為是滾動軸承第五大件 ,它主要起潤滑、冷卻、清洗等作用。
當滾珠絲杠作為主動體時,螺母就會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動,被動工件可以通過螺母座和螺母連接,從而實現對應的直線運動。
傳統的方法一般采用堆焊后機加工來進行修復,而堆焊會使部件表面達到很高溫度,造成部件變形或產生裂紋,通過機加工獲取尺寸造成停機時間的大大延長。而TBI絲杠軸承座FK25采用高分子復合材料進行現場修復,既無熱影響,修復厚度也不受限制,產品所具有的耐磨性及金屬材料不具備的退讓性,確保修復部位百分百的接觸配合,降低TBI絲杠軸承座FK25的沖擊震動,避免磨損的可能性。現場修復,避免機加工的方法。
TBI絲杠軸承座FK25只有與軸和軸承座正確的配合,才能充分發揮它的功能。配合面過盈量不足會造成套圈向圓周方向蠕變。并且也有可能使磨損粒進去軸承,造成振動、過熱和滾道磨損。
