優勢特點： TBI絲桿支撐座FK8具有結構簡單，拆裝方便，安裝允許偏差大，適合公司的沖擊錘耦合的兩個連接軸之間由于制造誤差，安裝誤差，軸向載荷和變形，變形和基地，軸承磨損，溫度變化，組件和其他因素和相對位移的相對運動一般，動力機械力學性能對整個傳輸系統有一定的影響

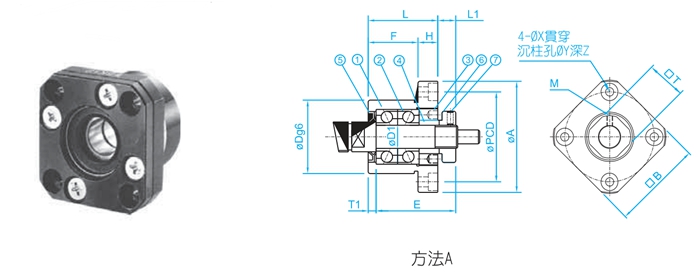

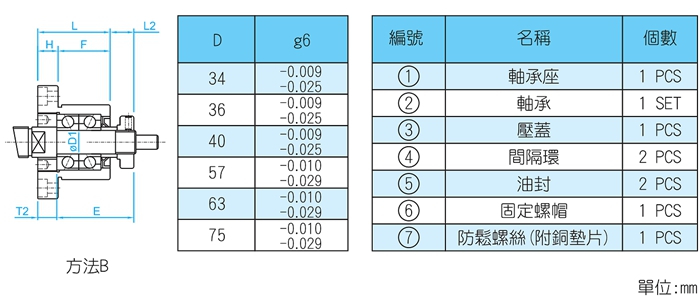

FK系列（螺桿支撐座固定座）
|
型號 |
軸徑 D1 |
A |
F | L | E | Dg6 | H | PCD | M | B | L1 | T1 | L2 | T2 | X | Y | Z | T | 軸承型號 | |||||||
| FK8 | 8 | 43 | 14 | 23 | 26 | 28 | 9 | 35 | M3 | 35 | 7 | 4 | 8 | 5 | 3.4 | 6.5 | 4 | 14 | 708ATYDFC8P5 | |||||||

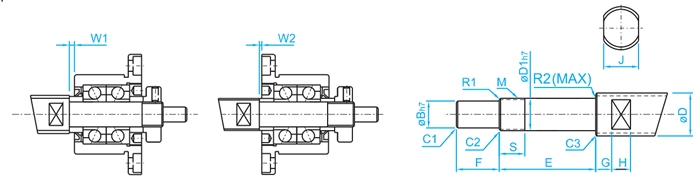

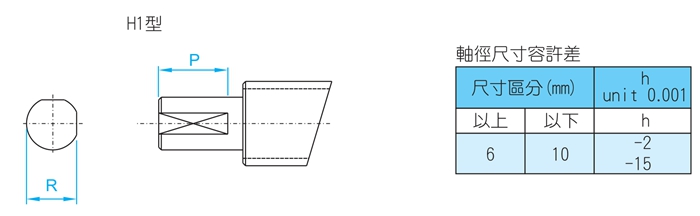

軸端加工尺寸
|
型號 |
適用軸干外徑 | D1 | B | E | F | M | S | 倒角 | 圓角 |
H1 |
W1 | W2 |
型號 FK型 |
|||||||||
| C1 | C2 | C3 | R1 | R2 | R | P | ||||||||||||||||
| FK8 | ∅10、∅12 | 8 | 6 | 35 | 9 | M8x1 | 15 | 0.5 | 0.5 | 0.5 | 0.3 | 0.6 | 5.6 | 7 | 1.5 | 0.5 | FK8 | |||||
TBI絲桿支撐FK8座是考慮了安裝周圍空間的、小體積的設計。同時，裝入了經過調整預壓的軸承，交貨后就可直接進行裝配，既降低了裝配工時，又可提高裝配精度。
（1）最佳軸承的采用
考慮到與滾珠螺桿在剛性上的均衡，使用高剛性低扭矩的角接觸球軸承（接觸角30°、自由組合）。同時，這種軸承接觸角是45°，球徑小、球數多，是具有高剛性、高精度的超小型角接觸球軸承，能獲得穩定的回轉性能
。
（2）TBI絲杠固定座FK8的形狀
TBI絲桿支撐座單元有角型和圓型系列，可根據用途選擇。
（3）小型且安裝簡便
TBI絲杠固定座是考慮了安裝周圍空間的、小體積的設計。同時，裝入了經過調整預壓的軸承，交貨后就可直接進行裝配，既降低了裝配工時，又可提高裝配精度
TBI絲桿支撐座FK8具有結構簡單，拆裝方便，安裝允許偏差大，適合公司的沖擊錘耦合的兩個連接軸之間由于制造誤差，安裝誤差，軸向載荷和變形，變形和基地，軸承磨損，溫度變化，組件和其他因素和相對位移的相對運動一般，動力機械力學性能對整個傳輸系統有一定的影響
TBI絲桿支撐座FK8具有結構簡單，拆裝方便，安裝允許偏差大，適合公司的沖擊錘耦合的兩個連接軸之間由于制造誤差，安裝誤差，軸向載荷和變形，變形和基地，軸承磨損，溫度變化，組件和其他因素和相對位移的相對運動一般，動力機械力學性能對整個傳輸系統有一定的影響
