優勢特點：臺灣TBI旋轉式絲桿RFBY1616，直徑為16mm，螺母對稱安裝孔的距離為25mm。TBI滾珠絲桿是一種對精度要求很高的產品。

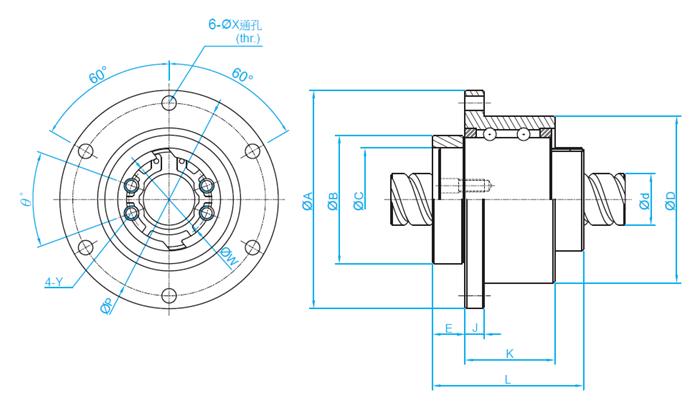

RFBY旋轉式滾珠花鍵尺寸表
| 型號 |
軸 徑 d |
導 程 I |
珠 徑 Da |
珠 圈 數 |
支承軸承 額定負荷 |
螺帽尺寸 |
滾珠螺帽 額定負荷 |
|||||||||||||||
|
Ca （kgf） |
Coa （kgf） |
D | A | B | L | C | E | J | K | P | X | W | Y | θ |
Ca （kgf） |
Coa （kgf） |
||||||
|
RFBY 01616 |
16 | 16 | 2.778 | 1.8x2 | 750 | 1593 |
0 52 -0.007 |
68 |
0 40 -0.025 |
47 |
+0.025 32 0 |
10.1 | 6 | 28 | 60 | 4.5 | 25 | M4 | 40 | 1073 | 2551 | |
TBI滾珠絲桿RFBY1616材質介紹
TBI滾珠絲桿RFBY1616碳鋼也叫碳素鋼滾珠絲桿，是含碳量小于2%的鐵碳合金。碳鋼除含碳外一般還含有少量的硅、錳、硫、磷。
按用途可以把碳鋼分為碳素結構鋼、碳素工具鋼和易切削結構鋼三類。碳素結構鋼又可分為建筑結構鋼和機器制造結構鋼兩種。
按含碳量可以把碳鋼分為低碳鋼(wc≤0.25%)，中碳鋼(wc 0.25%~0.6%)和高碳鋼(wc >0.6%)。按磷、硫含量可以把碳素鋼分為普通碳素鋼(含磷、硫較高)、優質碳素鋼(含磷、硫較低)和高級優質鋼(含磷、硫更低)。
一般TBI絲杠碳鋼中含碳量越高則硬度越高，強度也越高，但塑性降低。
臺灣TBI旋轉式絲桿RFBY1616，直徑為16mm，螺母對稱安裝孔的距離為25mmTBI滾珠絲桿是一種對精度要求很高的產品。
臺灣TBI旋轉式絲桿RFBY1616，直徑為16mm，螺母對稱安裝孔的距離為25mmTBI滾珠絲桿是一種對精度要求很高的產品。
