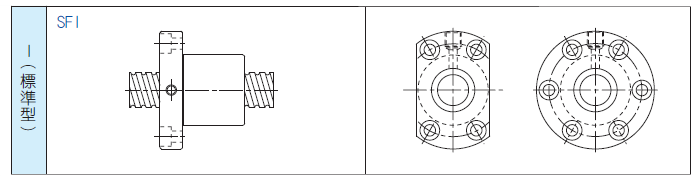

優勢特點：臺灣TBI滾珠絲桿SFI系列特點：摩擦損失小、傳動效率高精度高高速進給和微進給可能軸向剛度高不能自鎖、具有傳動的可逆性.在機械自動化生產中達到很高的效率，但為為保證反向傳動精度和軸向剛度，必須消除軸向間隙。
1、摩擦損失小、傳動效率高
由于滾珠絲杠副的絲杠軸與絲杠螺母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滑動絲杠副的1/3。在省電方面很有幫助。
2、精度高
SFI滾珠絲杠副一般是用世界最高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度、濕度進行了嚴格的控制，由于完善的品質管理體制使精度得以充分保證。
3、高速進給和微進給可能
TBI滾珠絲杠副由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。
4、軸向剛度高
SFI滾珠絲桿副可以加與預壓,由于預壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲杠內通過給滾珠加予壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。
5、不能自鎖、具有傳動的可逆性
1）外徑d（大徑）（D）——與外螺紋牙頂相重合的假想圓柱面直徑——亦稱公稱直徑
2）內徑（小徑）d1(D1)——與外螺紋牙底相重合的假想圓柱面直徑，在強度計算中作危險剖面的計算直徑
3）中徑d2——在軸向剖面內牙厚與牙間寬相等處的假想圓柱面的直徑，近似等于螺紋的平均直徑 d2≈0.5(d+d1)
4）螺距P——相鄰兩牙在中徑圓柱面的母線上對應兩點間的軸向距離
5）導程（S）——同一螺旋線上相鄰兩牙在中徑圓柱面的母線上的對應兩點間的軸向距離
6）線數n——螺紋螺旋線數目，一般為便于制造n≤4螺距、導程、線數之間關系：S=nP
7）螺旋升角ψ——在中徑圓柱面上螺旋線的切線與垂直于螺旋線軸線的平面的夾角。
8）牙型角α——螺紋軸向平面內螺紋牙型兩側邊的夾角
9）牙型斜角β——螺紋牙型的側邊與螺 紋軸線的垂直平面的夾角。對稱牙型
各種螺紋（除矩形螺紋）的主要幾何尺寸可查閱有關標準——公稱尺寸為螺紋外徑對管螺紋近似等于管子的內徑。
螺旋副的自鎖條件為：螺紋升角小于或等于螺旋副的當量摩擦角。
螺旋副的傳動效率為：螺母旋轉一周時，有效功與輸入功的比值。
克服軸向力Q勻速上升所需的圓周力

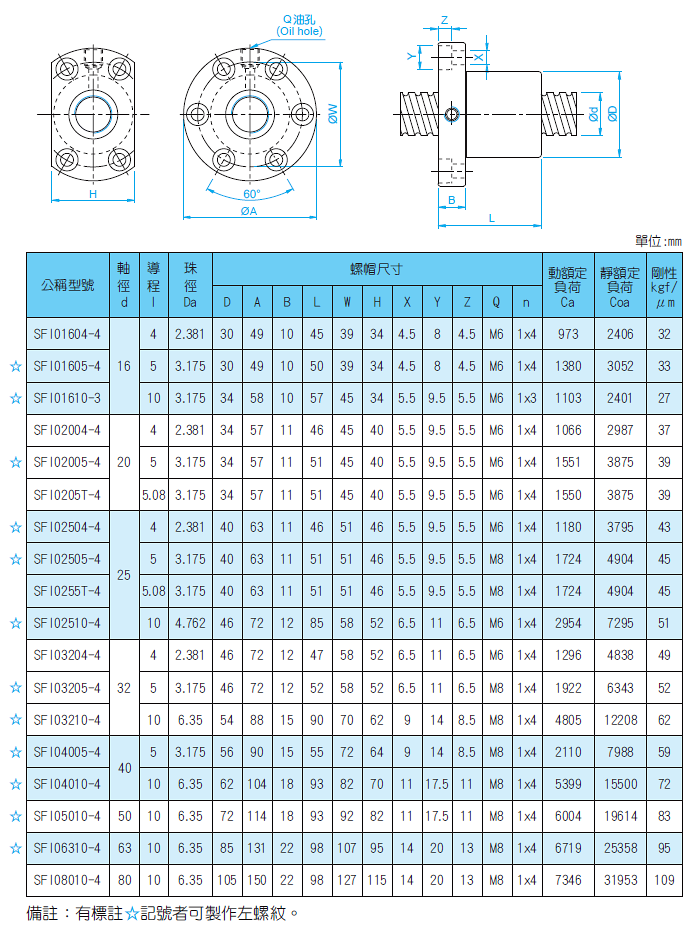

SFI01604 SFI01605 SFI01610 SFI02004 SFI02005 SFI02504 SFI02505 SFI0255T SFI02510 SFI03204 SFI03205 SFI0325T SFI03210 SFI04005 SFI04010 SFI05010 SFI06310 SFI08010
SFI01604 SFI01605 SFI01610 SFI02004 SFI02005 SFI02504 SFI02505 SFI0255T SFI02510 SFI03204 SFI03205 SFI0325T SFI03210 SFI04005 SFI04010 SFI05010 SFI06310 SFI08010
