TBI滾珠絲桿SFIR1604的支撐方式

　

   1，一端雙軸承固定，另一端懸臂，多用于短行程以及垂直傳動



   2，一端雙軸承固定，另一端單軸承支承（軸向可滑動，彌補熱脹冷縮和安裝誤差），結構簡單，缺點是單軸承端支承剛性差一些。



   3，一端雙軸承固定，另一端雙軸承支承（軸向可滑動，彌補熱脹冷縮和安裝誤差），結構稍復雜，比單軸承端支承剛性好一些。



   4，一端雙軸承固定，另一端雙軸承支承（軸向由圓螺母及碟簧預緊預拉伸），結構稍復雜，軸向剛性好一些，高速旋轉不易甩動，特別用于水平布置，尤其雙向負載大且跨距大時候用。

   在滾珠絲桿SFIR1604的里安裝方式里有固定端和支撐端一說，這主要是為了補償絲杠發熱伸長時的變形，固定端是絲杠的受力端，絲桿受到的外力都是由固定端承擔的，而支承端只是為了避免絲杠懸垂來支承絲杠用的；固定端要經過計算設計的，而支承端與常用軸承座區別不大，只是軸承座孔與軸承外徑為滑動配合且軸承外圈不用壓緊罷了；用一般的軸承座時要去掉壓緊法蘭盤并將配合尺寸改成滑動配合。

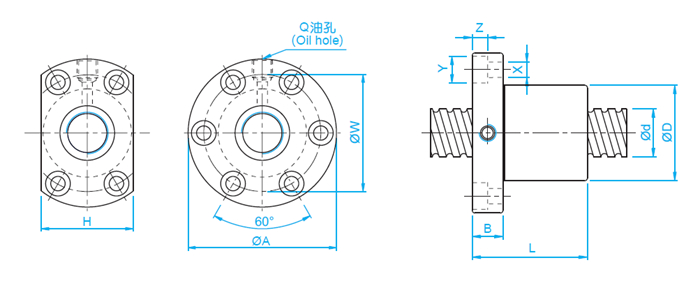

   臺灣TBI高防塵絲桿SFIR1604，直徑為16mm，導程為4mm，螺母對稱安裝孔的距離為39mm.TBI滾珠絲杠主要元件有，絲桿，螺母，返向器，滾珠，防塵圈及墊片或者頂絲等.
