型號	軸 徑 d	導 程 I	珠 徑 Da	螺帽尺寸																動額定 負荷 Ca		靜額定 負荷 Coa	剛性 kgf/ μm
				D	A		B			L	W	H	X	Y	Z	Q		n
SFT02005-5	20	5	3.175	44	67		11			57	55	52	5.5	9.5	5.5	M6		2.5x2		1879		4844	49

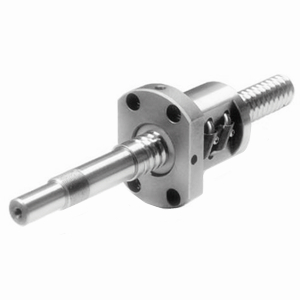

TBI滾珠絲杠SFTR2005特點



   1、摩擦損失小、傳動效率高

   由于TBI滾珠絲杠副的絲杠軸與絲杠螺母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滑動絲杠副的1/3。在省電方面很有幫助。

  2、精度高

   TBI滾珠絲桿一般是用世界最高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度、濕度進行了嚴格的控制，由于完善的品質管理體制使精度得以充分保證。

   3、軸向剛度高

   TBI滾珠絲桿副可以加與預壓,由于預壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲杠內通過給滾珠加予壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。

   TBI滾珠絲桿SFTR2005拆裝后，為保證反向傳動精度和軸向剛度，必須消除軸向間隙。雙螺母滾珠絲杠副消除間隙的方法為，利用兩個螺母的相對軸向位移，使兩個滾珠螺母中的滾珠分別貼緊在螺紋滾道的兩個相反的側面上。

   臺灣TBI高防塵絲桿SFTR2005，直徑為20mm，導程為5mm，螺母對稱安裝孔的距離為55mm.TBI滾珠絲杠選型步驟根據移動物體的重量、進給速度、運行模式、絲杠軸轉速、行程、安裝方向(水平or垂直)、壽命時間、定位精度。
